Quel est le sens de montage d'un disque d'embrayage LuK bimasse ?
Table des matières
Imaginez la scène : la boîte de vitesses est remontée, tous les boulons sont serrés, mais impossible de passer la première. C'est le cauchemar absolu de tout mécanicien souhaitant maîtriser la mécanique de votre véhicule comme un expert, souvent causé par une erreur simple mais fatale : le mauvais sens de montage disque embrayage luk bimasse. Contrairement aux systèmes anciens, l'intégration d'un volant moteur bimasse réduit l'espace disponible et interdit toute approximation. Une inversion du disque de friction peut détruire votre kit neuf dès le premier démarrage. Ce guide technique vous livre les clés pour identifier formellement le côté boîte de vitesse et garantir la fiabilité de votre intervention mécanique sur le système de transmission.
Les infos à retenir
-
🔍 Repérez impérativement l'inscription "Getriebeseite" pour identifier le côté boîte de vitesses.
-
⛔ Une inversion du disque détruit le kit et le volant moteur dès le premier démarrage.
-
🛠️ L'utilisation d'un centreur universel et d'une clé dynamométrique est obligatoire pour le montage.
L'importance du sens de montage disque embrayage LuK
Le positionnement correct du disque de friction n'est pas une suggestion, c'est une exigence géométrique stricte. Sur un système équipé d'un volant moteur bimasse, l'architecture est dense. Ce type de montage complexe se retrouve fréquemment sur des motorisations exigeantes, à l'image du moteur diesel performant N47 de BMW. Le moyeu du disque, souvent asymétrique, doit s'insérer dans un espace précis sans toucher les vis de fixation du volant ni le mécanisme diaphragme. Si le sens de montage disque embrayage luk bimasse n'est pas respecté, les ressorts d'amortissement ou le déport du moyeu viendront heurter physiquement les composants adjacents.
Identifier les marquages sur le disque d'embrayage
LuK, entité du groupe Schaeffler, utilise des conventions de marquage précises pour guider l'installateur. Avant même de présenter la pièce sur le véhicule, une inspection minutieuse de la surface de la garniture ou du métal central est indispensable. Ne vous fiez jamais uniquement à votre mémoire visuelle de l'ancienne pièce, car les références de remplacement peuvent évoluer.
Signification de Getriebeseite et Gearbox side
Vous trouverez souvent l'inscription imprimée ou gravée "Getriebeseite" (allemand) ou "Gearbox side" (anglais). Ces termes indiquent explicitement le côté boîte de vitesse. À l'inverse, une mention "Schwungradseite" ou "Flywheel side" désignerait la face à plaquer contre le moteur.
Repérage visuel du moyeu débordant
En l'absence de texte lisible, observez la géométrie. La partie du moyeu la plus saillante (le déport le plus long) se dirige généralement vers la transmission. Cependant, sur certains montages bimasse très plats, cette règle a des exceptions, rendant la lecture des inscriptions prioritaire.

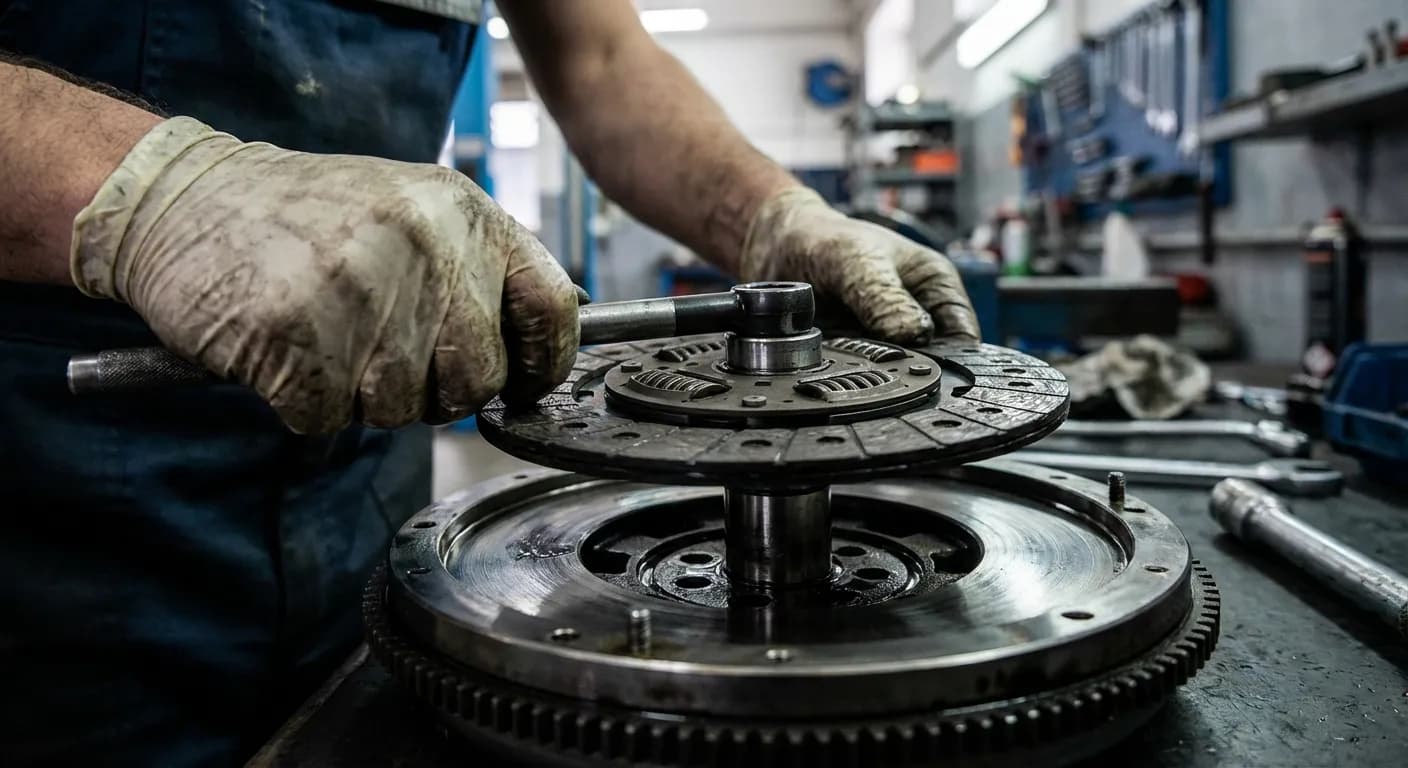

Procédure de montage sur volant moteur bimasse
L'installation sur un double volant amortisseur demande plus de finesse que sur un volant rigide monomasse. La surface de friction doit être immaculée : un simple résidu gras peut provoquer du broutage. Une fois le sens validé grâce au marquage Getriebeseite, la mise en place doit se faire sans forcer.
Procédure de montage du disque d'embrayage
Utilisation du centreur de disque
L'usage d'un outil de centrage est obligatoire. Si le disque est décalé ne serait-ce que d'un millimètre, l'arbre primaire de la boîte refusera de s'engager dans les cannelures. Pour les embrayages SAC (rattrapage automatique), un outillage spécifique précontraint le mécanisme pour éviter de fausser le réglage.
Serrage au couple du mécanisme
Ne serrez jamais les vis au pistolet à choc. Procédez en étoile, progressivement, pour plaquer le mécanisme uniformément. Le couple standard tourne souvent autour de 25 Nm (vérifiez la notice LuK). Un serrage inégal peut voiler le plateau presseur et ruiner le confort de conduite.
Conséquences d'un montage à l'envers
Ignorer l'orientation du disque engendre des dégâts immédiats. Dès le serrage du mécanisme, le moyeu inversé va s'écraser contre le volant moteur ou les boulons de vilebrequin. Au démarrage, vous entendrez un bruit de stridence métallique caractéristique : c'est l'acier qui s'usine contre l'acier.

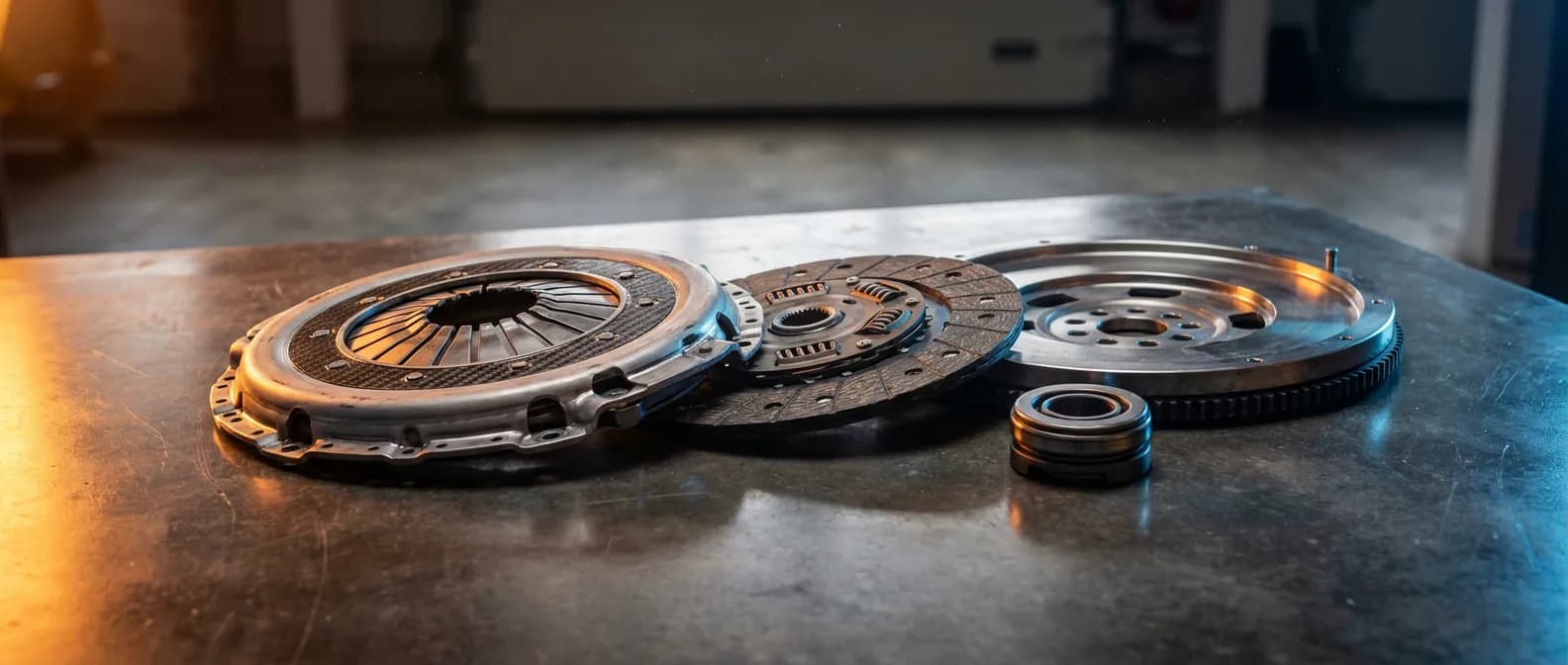

Outils indispensables pour le remplacement du kit
Réussir cette opération de mécanique automobile embrayage exige un équipement adapté. L'improvisation avec un tournevis pour centrer le disque est à proscrire sur les véhicules modernes. Voici le minimum requis pour garantir la qualité de la pose : Clé dynamométrique, centreur universel, outil de blocage et nettoyant frein.
Avis de l'équipe GuideDuBitume
« Ne vous fiez jamais à votre mémoire visuelle de l'ancienne pièce. Sur un système bimasse LuK, l'inscription 'Getriebeseite' est votre seule assurance. Une vérification de dix secondes vous évite de devoir redéposer la boîte pour remplacer un kit neuf détruit instantanément. »
Le remplacement d'un système de friction est une opération de précision qui ne tolère aucune distraction. Repérer le sens de montage disque embrayage luk bimasse est l'étape critique qui conditionne la réussite de votre intervention. Une vérification attentive permet d'éviter des déboires majeurs, à l'instar des problèmes de fiabilité et problèmes connus sur d'autres types de mécaniques modernes. Prenez toujours le temps de chercher l'inscription "Getriebeseite" ou d'analyser le déport du moyeu avant de présenter la pièce. Une vérification de dix secondes peut vous épargner une journée entière de travail correctif.
❓Foire Aux Questions (FAQ)
Que signifie exactement l'inscription "Getriebeseite" ?
Ce terme allemand signifie littéralement "côté boîte de vitesses". Il indique que la face du disque portant ce marquage doit être orientée vers la transmission et non vers le moteur.
Que faire si aucune inscription n'est visible sur le disque ?
Observez le déport du moyeu central. En général, la partie la plus saillante du moyeu s'oriente vers la boîte de vitesses, mais consultez toujours la notice technique incluse pour confirmer.
Faut-il graisser les cannelures du disque avant montage ?
Oui, mais très légèrement avec une graisse haute température adaptée. Appliquez sur l'arbre primaire, faites coulisser le disque, puis essuyez impérativement tout surplus pour éviter de contaminer la friction.
